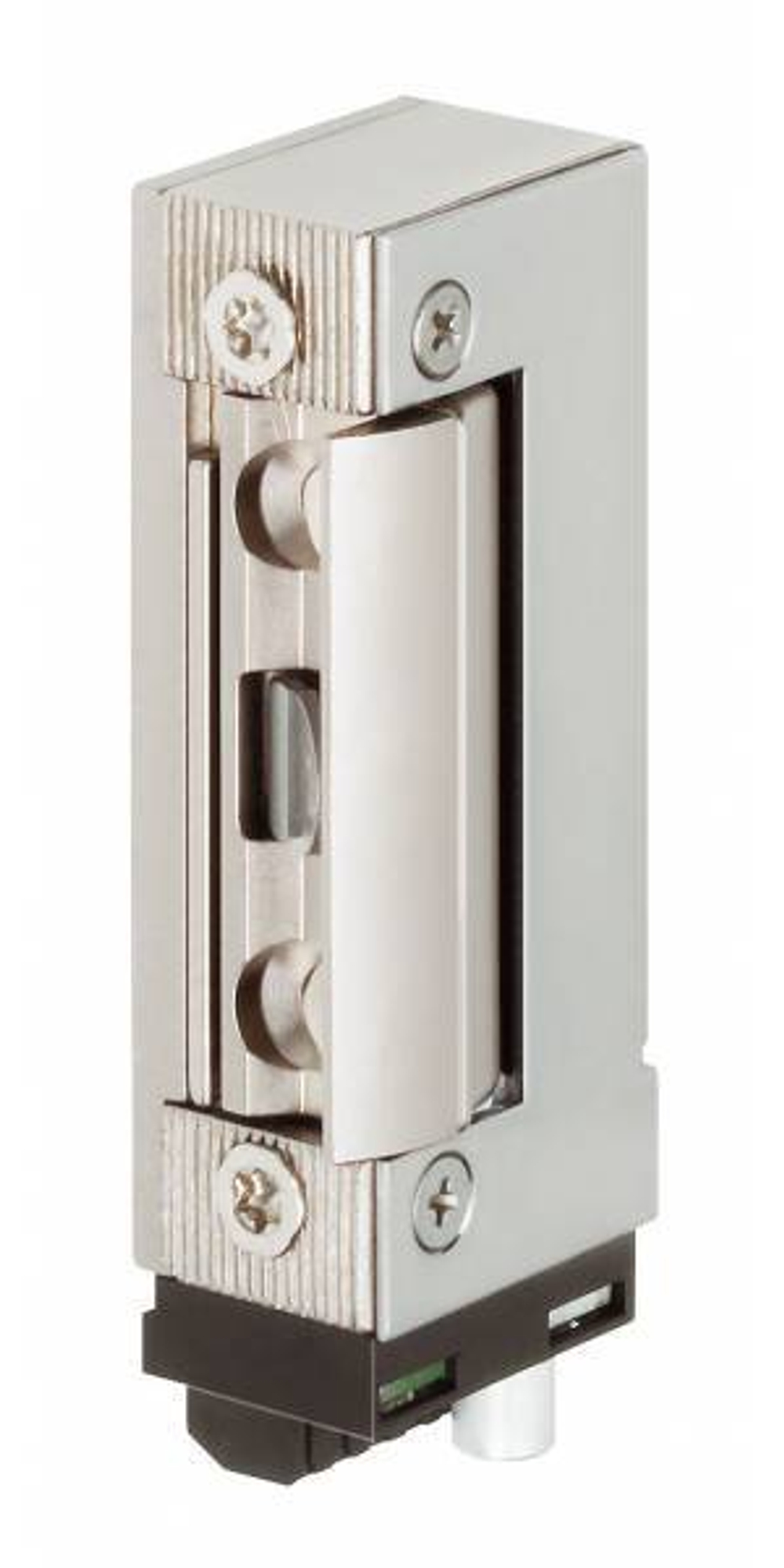

Защелка для авар.выхода 332.80------E91

Купить в 1 клик
Описание
Отзывы
Описание
Специально разработана для применения на путях эвакуации нормально-открытая защелка 332 от effeff благодаря своим маленьким размерам во всем мире считается самой маленькой дверной защелкой для аварийных выходов. Компактная форма новой дверной защелки для аварийных выходов 332 от effeff, сравнима с обычной стандартной дверной защелкой; она также гарантируется быстрый и несложный монтаж в самые различные профили и дверные коробки. Дальнейшие преимущества - это надежное открывание под нагрузкой до 3000Н при 100% удерживающей силы в случае отключения тока. С помощью этого обеспечивается надежность функционирования дверной защелки для аварийных выходов, также в дверях, на которые не распространяются требования для эвакуационных выходов, у которых следует учитывать давление язычок защелки. Благодаря своей симметричной конструкционной форме дверная защелка является универсальным устройством и может устанавливаться слева или справа, а также горизонтально. Сертификат испытания (МРА Дортмунд) 120002494.10

Обзор преимуществ

  • Радиальный язычок
  • Симметричная форма
  • Удерживающая сила согласно prEN13633 и prEN13637, мин. 2000 Н, макс. 3000 Н
  • Открывание под нагрузкой, равной 100% удерживающей силы
  • Контакт положения в виде микропереключателя и контакт якоря в виде фоторелейного барьера
  • Универсальное монтажное положение слева/справа и горизонтально
  • Малое потребление тока 100 mA (24 V), 200 mA (12 V)

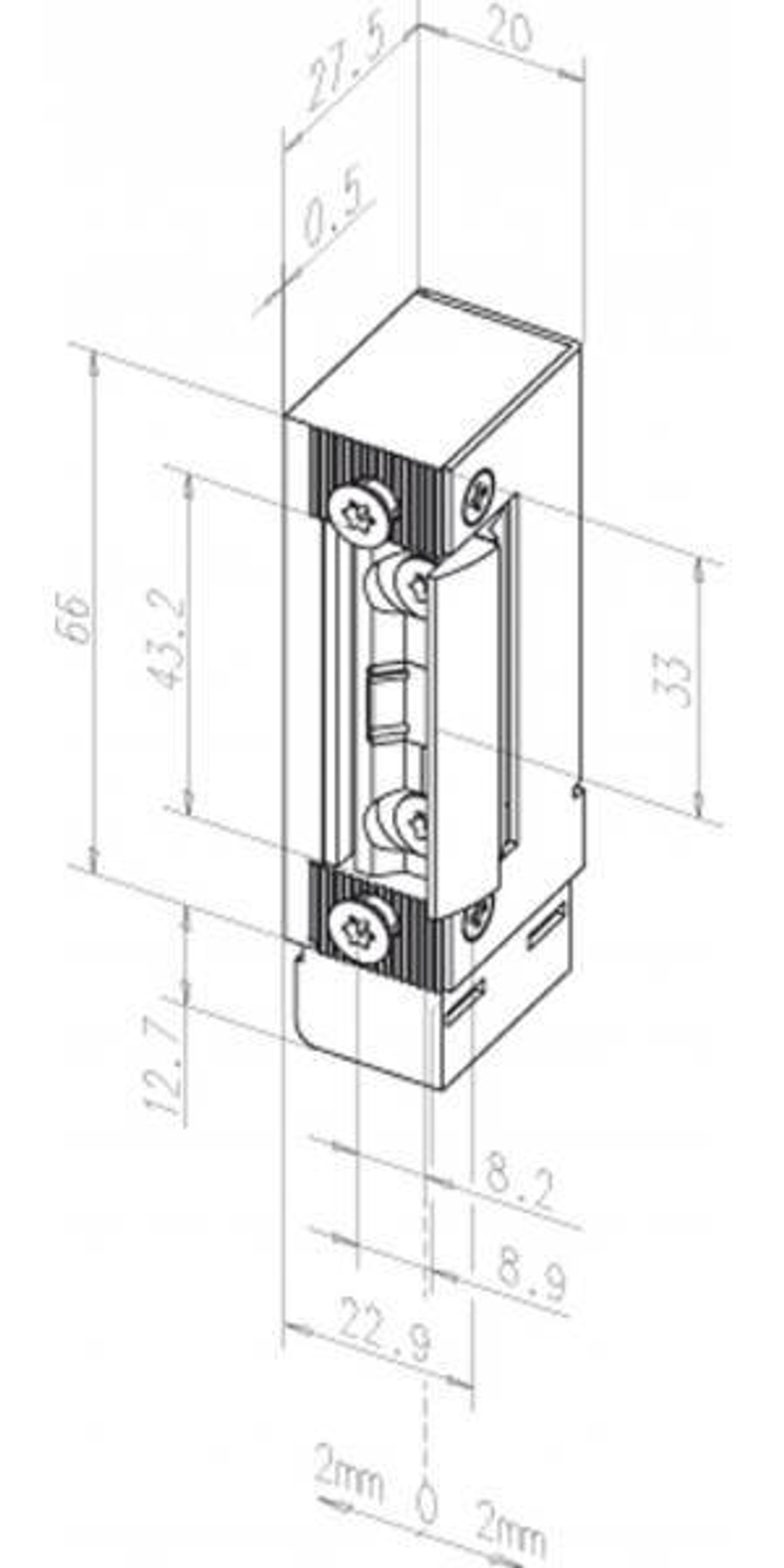

  • Малые монтажные размеры: 77,6 x 20 x 28 мм
  • Может использоваться вместо серии 331, при условии замены запорной накладки
  • Переставляемый язычок FaFix: перестановка на 4 mm при шаге 0,5 mm
Технические данные
Напряжение : 12 V DC
Переставляемый язычок (FF, FaFix®): Да
Переставляемый корпус (F, Fix): Да
Контакт положения (RR): Да
Диод (05): Да
Нормально-откр.: Да
Предел прочности: 3000 Н
Высота: 77,6 мм
Ширина: 28 мм
Глубина: 20 мм
Глубина захвата язычка: 6 мм
Диапазон перемещения FaFix® : 4 мм
Макс. предварительная нагрузка: 3000 Н
Диапазон рабочих температур: -15 °C до +40 °C
Монтажное положение: вертикально и горизонтально
Контакт якоря: Да
Включаемая мощность контакт положения: 24 V/ 1 A
Материал корпуса: Сталь
Материал язычка: Сталь
Материал внешней части язычка: Сталь
Циклы нагрузки, указывающие на длительность функционирования: 200000
Циклы нагрузки проверки на заводе: 500000
Номинальное рабочее напряжение: 12 В
Betriebsspannung Toleranzbereich 12 V: ± 10%
Nennwiderstand 12 V: 63,00 Ω
Номинальное потребление тока при 12 V DC: 200 мA

Комплект поставки

  • 1 дверная защелка для аварийных выходов

Артикулярный номер : 332.80------E91

Указание :

Анкерный контакт не является беспотенциальным Работа с терминалами управления effeff несомненно возможна без дополнительных реле.

Аксессуары :

Код заказа Продукция
7480--------E00 Промежуточное реле 7480--------E00
7480--------F00 Промежуточное реле 7480--------F00
807-10-------00 Врезной фалевый замок 807-10-------00
807-11-------00 Врезной фалевый замок 807-11-------00
807-12-------00 Врезной фалевый замок 807-12-------00
-------A0135-04 Корпус накладного монтажа -------A0135-04
