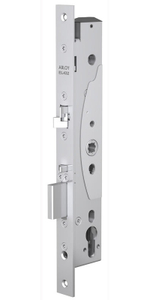

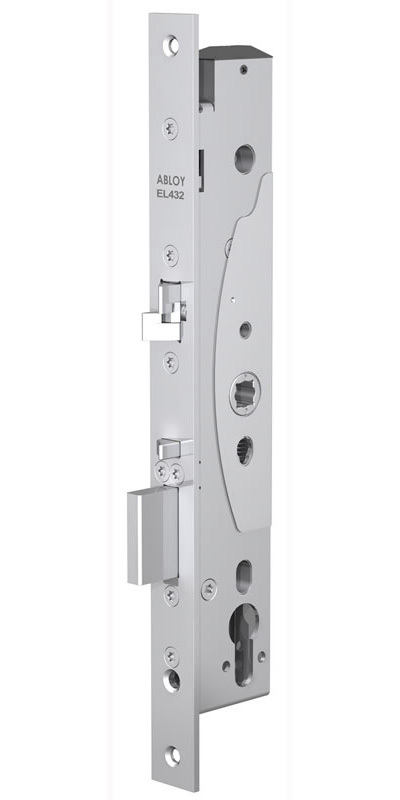

Моторный замок EL432

Моторный замок европейского стандарта для профильных дверей с двумя ригелями.

Предназначен для внутренних и наружных дверей с высокой степенью безопасности и большой проходимостью, также хорошо подходит для аварийных и эвакуационных выходов в случае использования с нажимной ручкой внутри помещения. Рекомендован для использования в противопожарных дверях.

Замок протестирован на боковую нагрузку 30000 Н (3000 кг).

Имеет различные выходы индикации состояния и петлю «антисаботаж», что исключает манипуляции с кабелем..

Имеет возможность активации внутренней нажимной ручки или пуш-бара электрическим сигналом.

Имеет интеллектуальный интерфейс подключения к цепям управления Hi-O. Использование интерфейса позволяет уведомлять систему о попытках несанкционированных действиях.

В замке реализована функция повторного входа, который может быть задействован при аварийных ситуациях.

Обеспечивает функцию эвакуационного выхода при использовании нажимной штанги (пуш-бара).

Ригель прямой конструкции убирается мотором или при нажатии на электрически подключаемую ручку или нажимную штангу.

Двойной ригель облегченной конструкции не фиксирован, когда прямой ригель находится внутри корпуса замка.

Закрывание замка происходит автоматически при закрывании двери, при этом прямой ригель выдвигается на 20 мм, а двойной ригель фиксируется.

Замок может использоваться как с нажимной ручкой, так и без нее - со скобами. Нажимная ручка (или нажимная штанга) располагается внутри помещения. С наружной стороны устанавливается скоба. Также скоба может использоваться как с наружной, так и внутренней стороны (в этом случае нажимная ручка не устанавливается). При использовании нажимной ручки замок открываются только при подаче сигнала активации или при повороте цилиндра ключа (после открывания от цилиндра, замок возвращается в состояние электрического управления). При пропадании питания замок автоматически запирается, открывание возможно только от ключа или от ручки (или нажимной штанги).

Управление может осуществляться различными импульсными устройствами (считывающие устройства, кнопки, таймеры).

• Рабочее напряжение:12-24 В (±15%) пост. тока;12-18 В (-10% /+15%) перем.тока
• Ток: максимальный 580 мА (24 В пост. тока) ;750 мА (12 В пост. тока); Ток при работе микродвигателя 150 мА (24 В пост. тока); 250 мА (12 В пост. тока); Ток холостого хода 60 мА (24 В пост.тока); 100 мА (12 В пост. тока)
• Рабочая температура: -20°С — +60°С
• Выход ригеля:20 мм (прямой ригель);10 мм (двойной ригель)

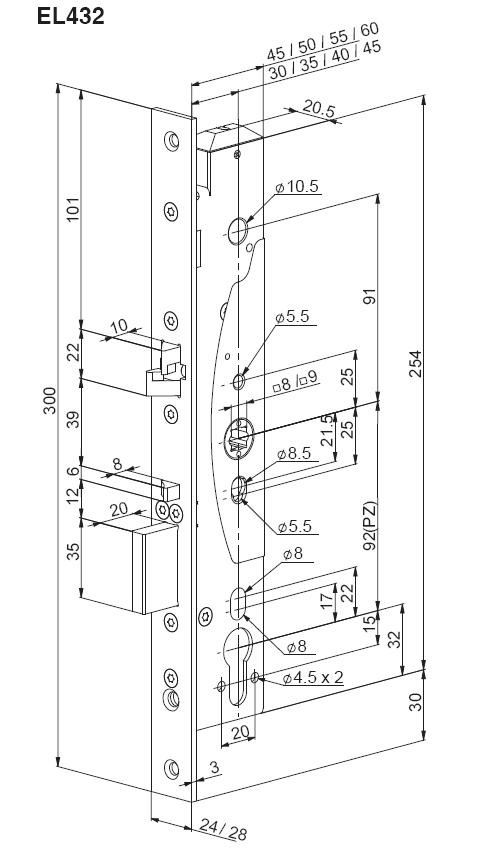

• Расстояние от поверхности передней планки до середины отверстия под цилиндр: 30 / 35 / 40 / 45 мм
• Передняя планка: 24 / 28 мм
• Шток: 9 мм (8 мм с адаптером)
• Реле индикации: Макс 0,1 А, 30 В AC/DC

• 2-15 сек.

• Ригель прямой конструкции внутри/вне корпуса.
• Положение двери (открыта/закрыта)
• Ручка использована
• Цилиндр использован
• Обрыв кабеля

Сталь хромированная
